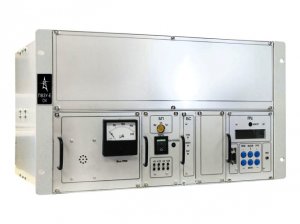

Продам приемопередатчик ПВЗУ-Е - Чебоксары

НАЗНАЧЕНИЕ ПВЗУ-Е

ПВЗУ-Е предназначен для работы с высокочастотным каналом связи, образованным ВЧ обработкой проводов воздушных линий электропередачи напряжением 35 — 1150 кВ.

При установке модуля оптического интерфейса ПВЗУ-Е обеспечивает работу высокочастотных защит по выделенному оптоволоконному каналу связи.

ПВЗУ-Е предназначен для работы в комплекте с устройствами релейной защиты (РЗ), выполненными на базе:
— электромеханических реле (ДФЗ, НЗ);
— полупроводниковых элементов (ППЗ);
— цифровых терминалов (ЦВЧЗ).
ФУНКЦИИ ПВЗУ-Е

— передача и прием сигналов ВЧ защит;

— автоматический контроль исправности канала связи и наличия запаса по затуханию ВЧ сигнала;

— связь в режиме переговорного устройства между всеми пунктами ВЧ канала в период наладки;

— сервисное устройство для наладки ВЧ защит.

ВАРИАНТЫ ПРИМЕНЕНИЯ ПВЗУ-Е
Для ПВЗУ-Е в ВЧ канале связи предусматривается:

— работа двух приемопередатчиков (прием, передача) на одной частоте;

— работа двух передатчиков на разных частотах приема и передачи с разносом частот 1,0 или 1,5 кГц, при этом каждый приемник настроен на частоту дальнего передатчика;

— работа трех передатчиков на трехконцевой линии при разносе между частотами передачи 0,5 кГц, при этом каждый приемник принимает сигналы всех передатчиков.

Для ПВЗУ-Е в канале связи по ВОЛС предусматривается:

— работа двух приемопередатчиков по двум выделенным ВОЛС (прием, передача) по схеме «точка-точка»;

— работа трех или четырёх приемопередатчиков по кольцевой схеме, при этом каждый пост транслирует сигналы предыдущего участка канала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПВЗУ-Е (ДЛЯ ВЧ — КАНАЛА)
Наименование параметра
Значение
Диапазон частот настройки
24-1000 кГц
Шаг выбираемых частот
0,5 кГц
Выходная мощность передатчика на активной нагрузке 75Ом,
при напряжении питания =220/110В (+2040%) (не менее):
в диапазоне частот 24-400 кГц
27 Вт
в диапазоне частот 400-600 кГц
20 Вт
в диапазоне частот 600-1000 кГц
15 Вт
Избирательность приемника при воздействии одночастотной помехи
с уровнем 5В отстоящей от частоты приема на 8 кГц (не хуже)
50 дБ
Аппаратный уровень чувствительности
– 11 дБм
Потребляемая мощность (не более)
70 Вт
Габаритные размеры
482,6х269 х380 мм
Средний срок службы (при соблюдении требований эксплуатационной документации)20 лет
Масса (не более)
20 кг
ВОЗМОЖНОСТИ ПРИМЕНЕНИЯ ПВЗУ-Е
ПВЗУ-Е работает в комплекте со всеми видами существующих ВЧ защит, выполненными на: электромеханических реле, полупроводниковой элементной базе, а также микропроцессорных терминалах ВЧ защит последних разработок, в том числе:

— ШЭ2607 031/081 от НПП ЭКРА;

— БРЕСЛЕР ШЛ 2704 от Бреслер;

— Micom Р547 от АREVA;

— L 60 от GE.

СОВМЕСТИМОСТЬ

Аппаратура ПВЗУ-Е может быть включена в один ВЧ канал с аппаратурой следующих типов:

АВЗ, АВЗК, ПВЗ, ПВЗУ, ПВЗ-90(М), УПЗ-70, ПВЗК, ПВЗЛ.
При этом обеспечивается полноценная работа всех разновидностей ВЧ защит (как ДФЗ, так и направленной с ВЧ блокировкой).

Полноценная работа устройства автоматической проверки ВЧ канала ПВЗУ-Е обеспечивается в канале связи с ПВЗУ, ПВЗУ-М, ПВЗ-90(М) и ПВЗЛ.

В остальных случаях (если пост не имеет устройства автоконтроля или протокол несовместим) аппаратура ПВЗУ-Е будет периодически выполнять самодиагностику без проверки ВЧ канала связи.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ ПВЗУ-Е
— конструктивно выполнен в 19-дюймовом корпусе (соответствует стандарту МЭК 297), построен на современной элементной базе, имеет гальваническую развязку по цепям управления и сигнализации;

— имеет возможность быстрого изменения рабочей частоты в условиях эксплуатации, заменяет любой из существующих приемопередатчиков, как по электрическим параметрам, так и по габаритно-массовым характеристикам;

— не требует пуско-наладочной подготовки к работе;

— имеет высокую ремонтопригодность за счет полной взаимозаменяемости блоков и плат.

АППАРАТНО-ПРОГРАММНЫЕ СРЕДСТВА САМОКОНТРОЛЯ И ДИАГНОСТИКИ КАНАЛА ПВЗУ-Е
— устройство автоматической проверки канала (АПК) позволяет работать в канале с любой из существующих версий устройств АПК аппаратуры ПВЗУ, ПВЗУ-Е и ПВЗ-90М,

— в одном канале может работать до восьми устройств АПК,

— блок ПРЦ обеспечивает запись в энергонезависимую память данных о работе ПВЗУ-Е при пусках РЗ (до 32 записей) и неисправностях, обнаруженных устройством АПК (до 64 записей), с фиксацией реального времени события,

— для считывания и анализа информации о работе ПВЗУ-Е, а также для настройки установок рабочих режимов устройства АПК возможно подключение ПК (ОС Windows 3.11 и выше) через порт последовательной передачи данных RS-232.

СЕРВИСНЫЕ ФУНКЦИИ ПВЗУ-Е
Автоматический контроль исправности канала связи и наличия запаса по затуханию ВЧ сигнала;

Связь в режиме переговорного устройства между всеми пунктами ВЧ канала в период наладки;

Подключение к локальной сети (ЛС) сбора информации АСУ ТП (дооснащен кроссплатой интерфейса RS–485). Через интерфейс ЛС осуществляется передача данных о текущем состоянии канала связи, поста и терминала защиты (режимов работы, наличие предупредительной / аварийной сигнализации).

Перестройка основных параметров поста с помощью встроенной панели управления (или ПК через RS–232):
— частоты передачи (с шагом 1 Гц, в диапазоне 24-1000 кГц
— частоты настройки приемника (с шагом 250 Гц, в диапазоне 24-1000 кГц
— уровня чувствительности приемника (с шагом 1 мВ, в диапазоне 12 дБ
— временных задержек сигнала управления усилителем мощности (с шагом 1 эл. град.).

Отображение на табло жидкокристаллического индикатора уровня сигналов на выходе фильтра РЗ:
— уровня шумов в именованных единицах (мВ) или относительно уровня чувствительности (дБ
— уровня принимаемого сигнала в именованных единицах (мВ) или относительно уровня чувствительности (дБ
— запаса по уровню чувствительности в относительных единицах (дБ
— уровня сигнала передатчика в именованных единицах (мВ).

РАБОТА ПВЗУ-Е ПО ВОЛОКОННО-ОПТИЧЕСКИМ ЛИНИЯМ СВЯЗИ (ВОЛС)
ПВЗУ-Е изготовлен для работы по выделенным ВОЛС, при этом обеспечивается работа в двух, трёх и четырёх концевом канале связи.

Приемный тракт ПВЗУ-Е представляет собой оптический модуль на основе PIN фотодиода.

Передающий тракт представляет собой оптический модуль на основе лазерного диода.

Приемопередатчик состоит из следующих функциональных структур:

— МОИ – модуль оптического интерфейса, где РОМ – передающий, а РRОМ — приемный оптический модуль;
— ПРЦ — блок модуляции, демодуляции, мультиплексирования сигналов и устройство автоконтроля;
— БС — блок сопряжения с защитой ВЛ;
— БП — схема вторичных источников электропитания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПВЗУ-Е в исполнении для канала связи по ВОЛС
Наименование параметра
Значение
Тип оптического волокна
9/125 мкм одномодовое
Передающий оптический модуль на основе лазерного диода со следующими параметрами:
длина волны излучения
1310 нм
средняя мощность на выходе
1,5 дБм
ширина спектра излучения
5 нм
время нарастания/спада оптического импульса
1,5 нсек
тип оптического разъема
FC
Приемный оптический модуль на основе PIN фотодиода:
максимальная детектируемая мощность (при l = 1310 нм)
3 дБм
чувствительность при вероятности ошибки 10-9
в условиях 2-8 Мбод, 1310 нм)
–41 дБм
тип оптического разъема
FC
Задержка формирования сигнала оптического тракта при
поступлении команды по цепи управления защиты «пуск» не превышает 110 мксек,
2 эл. град.
Потребляемая мощность
60 Вт
Средний срок службы (при соблюдении требований эксплуатационной документации)
20 лет
Масса (не более)
15 кг

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПВЗУ-Е

Номинальные значения климатических факторов для ПВЗУ-Е — УХЛ 4.2 по ГОСТ 15150-69, при этом:

— высота над уровнем моря не более (2000 м);

— верхнее значение рабочей температуры (40°С);

— нижнее значение рабочей температуры (+1°С);

— относительная влажность при температуре (25°С) не более (80

— тип охлаждения – воздушное естественное.

ПВЗУ-Е предназначен для эксплуатации в закрытых производственных помещениях, в непрерывном режиме без постоянного обслуживающего персонала.

Запрещается эксплуатация ПВЗУ-Е в среде, содержащей токопроводящую пыль, пары и брызги веществ в концентрациях, разрушающих металлы и изоляцию.

УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ

ПВЗУ-Е соответствует группе механического исполнения М40 по ГОСТ 17516.1-90 в диапазоне частот синусоидальной вибрации 0,5-100 Гц при максимальной амплитуде ускорения 5 м/с2 и пиковом ударном ускорении 30 м/с2 с длительностью действия 2-20 м/с (удары одиночного действия).

ПВЗУ-Е соответствует требованиям УСК. 102.000.00ТУ при воздействии синусоидальной вибрации в диапазоне частот (2 – 15 Гц) согласно общим требованиям в части сейсмостойкости для изделий группы исполнения М40, при интенсивности землетрясения 9 баллов по MSK-64.

ПВЗУ-Е соответствует требованиям УСК. 102.000.00ТУ после воздействия на него (в упакованном виде) механических факторов при транспортировании и хранении, определяемых нормативами для группы «С» по ГОСТ 23216-78.
